建筑给水排水实验系统

建筑给水排水实验系统
[名称]:建筑给水排水实验系统
[规格型号]:DBLY-85
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

一、系统简介
建筑给水排水实验系统由管道系统与供水设备两大部分组成,如下图所示:
建筑给水排水实验系统
管道系统由给水管道与排水管道系统组成,给水管道可按需求布置成下行上给、上行下给等方式,按照排水通气方式的不同可分为如下几个管道系统模块,无通气排水模块,伸顶通气排水模块,通气立管通气排水模块,苏维托排水模块,旋流排水模块,自循环通气排水模块;
建筑给水排水实验系统

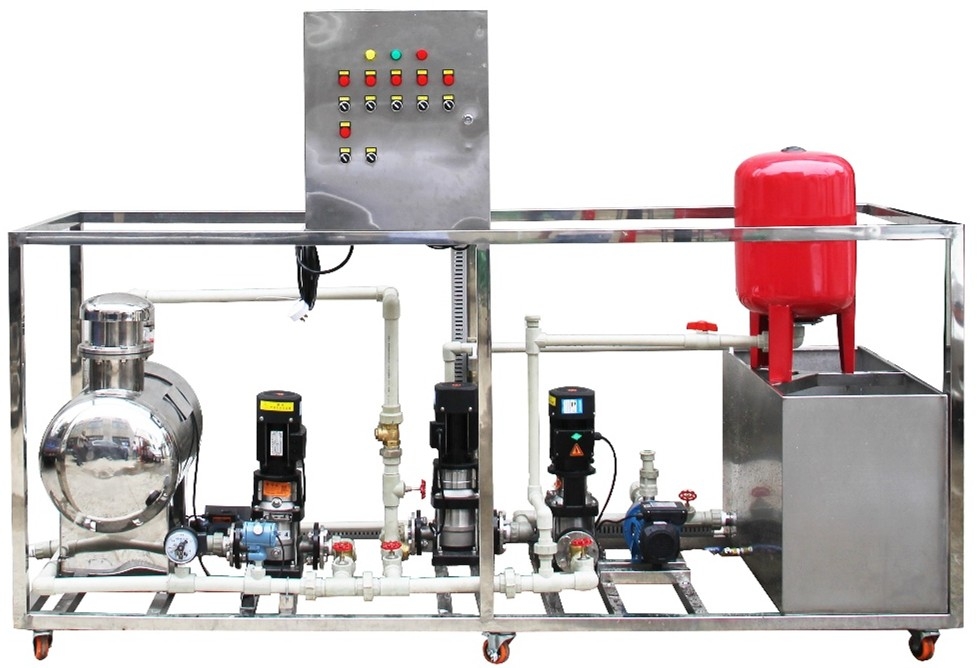

供水部分(图片仅供参考)
供水设备按照需求可分为如下几个模块,水泵供水模块、水泵-水箱供水模块、气压供水模块、变频供水模块、无负压供水模块。如上几个模块可根据需求自主选择组合,可实现实验演示功能如下:
建筑给水排水实验系统

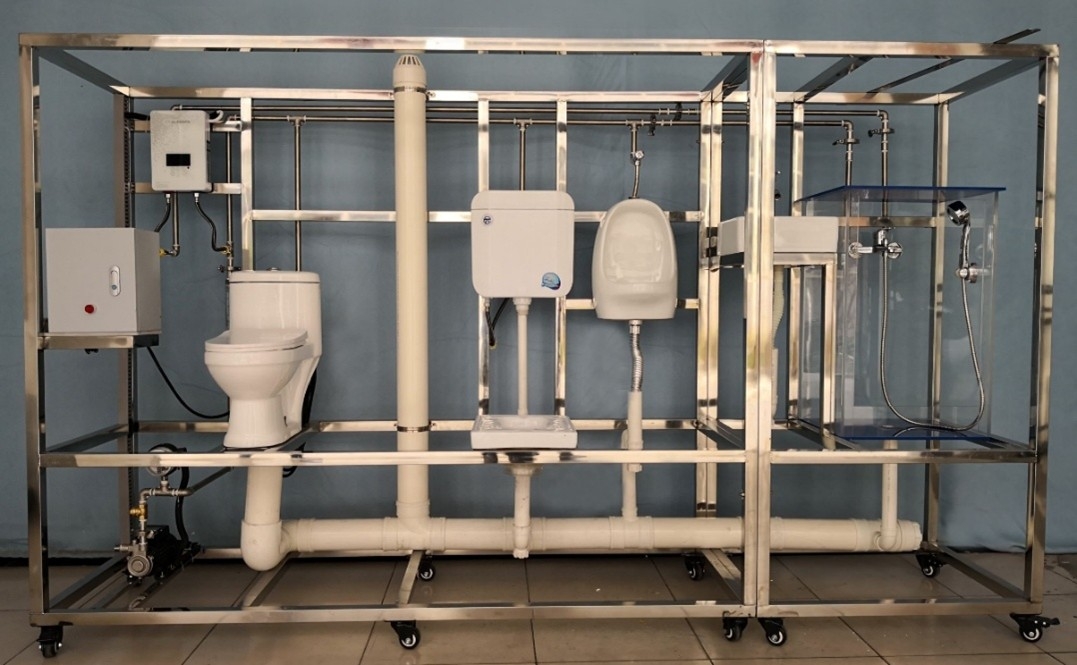

用水排水部分(图片仅供参考)
1、室内给水系统,可演示如下多种供水方式与管网布置形式。
 演示水泵供水方式
 演示水泵-水箱联合供水方式
 演示气压供水方式
 演示变频供水方式
 演示无负压供水方式
 演示下行上给管网布置模式
 演示上行下给管网布置模式
2、室内排水系统,可演示如下多种排水管道的布置形式。
 演示无通气排水
 演示伸顶通气排水方式
 演示通气立管通气排水方式
 演示苏维托配件排水方式
 演示底层单独排出排水方式
 演示旋流排水方式
 演示自循环通气管道系统
3、通过控制管道中水的流态,可演示压力流管道、重力流管道水流现象,如:
层流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室内供水自动控制系统,如上图2所示,可演示不同供水系统的设备组成与自动控制系统的工作原理。
 水泵供水系统的配电系统组成与控制方式、原理
 气压给水的自动控制系统组成与工作原理
 水泵-水箱联合供水系统控制系统组成与工作原理
 变频供水控制系统组成与工作原理
 无负压供水控制系统组成与工作原理
二、系统模块组合方案
建筑给水排水实验系统采用模块化设计方案,可以根据不同的教学需求与场地条件进行自主定制。

序号 设备名称 功能简介
1 低位水箱 演示系统水源
2 集水槽 演示系统集水、排水
3 苏维托排水模块 苏维托排水系统结构与流态演示
4 单立管排水模块 单立管排水系统结构与流态演示
5 双立管排水模块 双立管排水系统结构与流态演示
6 自循环排水模块 自循环排水系统与流态演示
7 旋流排水模块 旋流排水系统结构与流态演示
8 无通气排水模块 无通气排水系统结构与流态演示
9 水泵水箱供水模块 水泵水箱联合供水系统结构组成与运行原理演示
10 水泵供水模块 水泵供水系统结构组成与运行原理演示
11 气压供水模块 气压供水系统结构组成与运行原理演示
12 变频供水模块 变频供水系统结构组成与运行原理演示
13 无负压供水模块 无负压供水系统结构组成与运行原理演示
