智能消防系统实训装置

智能消防系统实训装置
[名称]:智能消防系统实训装置
[规格型号]:DBLY-58
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

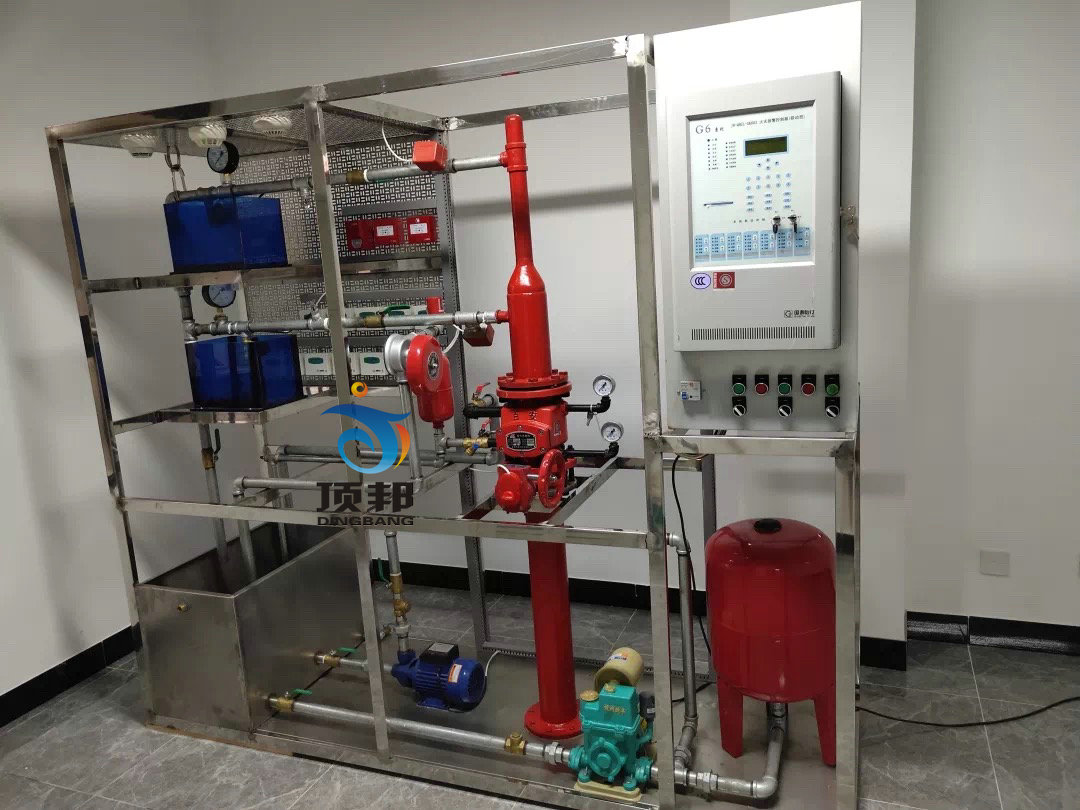

智能消防系统实训装置


一、系统概述;
  智能消防系统实训装置依据建筑消防设计规范进行标准设计该系统具有消防控制联动中心、消防喷水灭火系统典型结构,能够完成火灾探测,早期探测,火灾报警,现场灭火,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过智能消防系统实训装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,喷淋系统与联动动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制;完全实现现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,可与广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。

智能消防系统实训装置适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1、具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2、本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用知名设备,稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、单片机采集系统
三、基本配置及参数
1.喷淋灭火系统配置

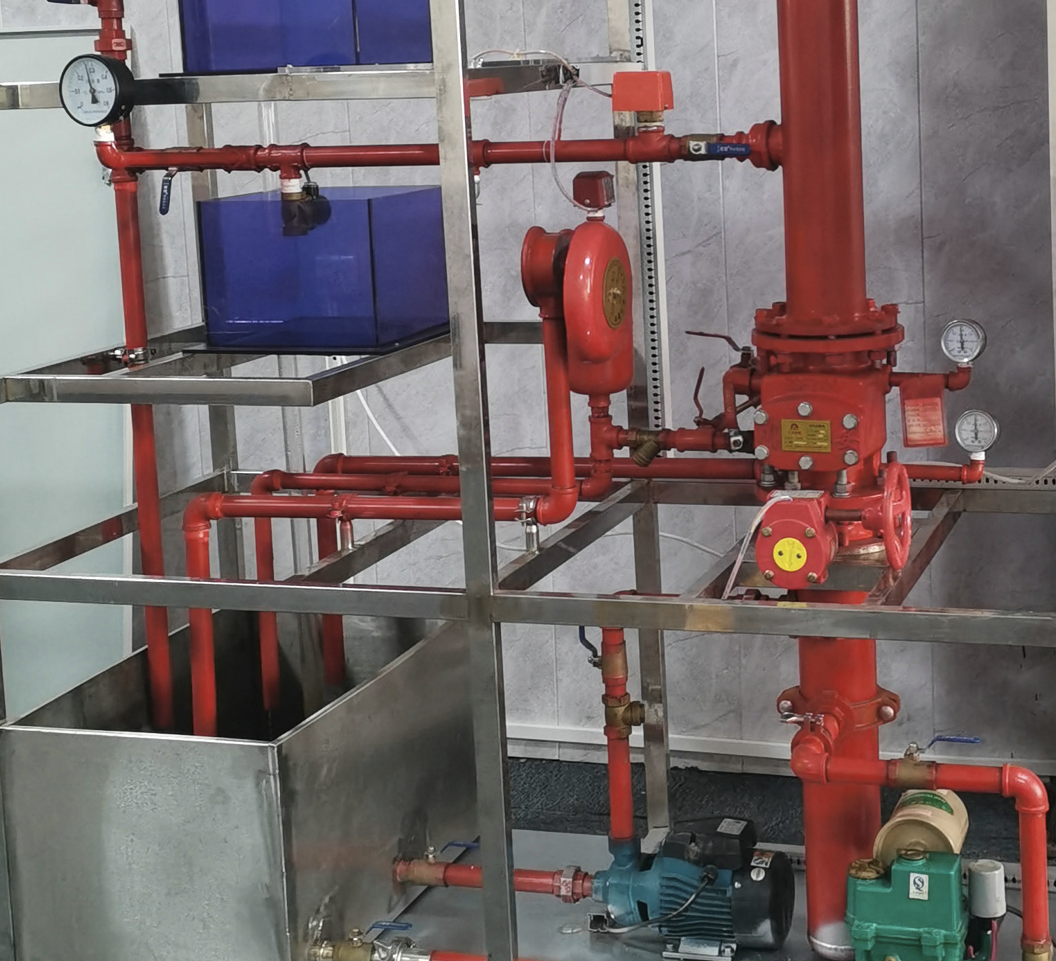

2.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
3.喷淋水泵:数量1台功率 750W    扬程:30米流量:8立方米/小时
4.高位水泵模拟气压罐:数量1台容积50升,功率 750W扬程:30米,0.3MP
5.湿式报警阀:数量1台口径:Ф100mm额定工作压力1.2MPa
6.玻璃球喷头:数量6个68℃温级
7.水流指示器:数量2个灵敏度15L-37.5L/min
8.感烟探测器:1个,总线编码型,报警电流小2MA普通烟雾体浓渡等级
9.感温探测器:1个总线编码型,报警电流小2MA、68℃温级
10.电源控制屏
提供交流电源:单相交流电220V 50Hz,带有过流保护
11.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路,可连接254个现场器件
(6)1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号。
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
三、技术参数
1、输入电源:单相三线~220V±10%  50Hz
2、环境温度:+4℃~+45℃
3、装置容量:<3000kVA
4、外形尺寸:2200mm×680mm×2000mm
5、安全保护:具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.消防喷水手自动控制的实训
10.消防系统模块的作用与联接
11.火灾真实演示实训
12.喷淋灭火系统与消防报警系统联动
13.消防联动动主机的设置
14.消防联动主机的联动编程
15.消防探测器的便用与编码
五、系统配置单

序号产品名称主要参数数量备注
1.等离子烟感探测器工作电压:DC18-24v
报警电流20mA
1个
2.等离子温感探测器工作电压DC18-24v报警电流20mA1个
3.短路隔离器
1个
4.手动按钮工作电压DC18-24v报警电流20mA
动作电流600UA
1个
5.智能化控制主机
1台
6.超大铃声警铃24V-30V1个
7.声光报警器工作电压 16-28V启动电流:3.0MA1个
8.警灯DC24V1个
9.继电器
2套
10.排风机
1个
11.闭式喷头四分口径1只
12.隐蔽喷头四分口径1只
13.水流指示器一寸口径1只
14.信号阀110兰式1个
15.水箱700*500*4001只
16.高位模拟水泵电压AC220V;750W1只
17.水位浮球阀6分口径1只
18.压力表0-0-6MP3只
19.消防泵电压AC220V;750W1台
20.不锈钢机架2200*700*2000mm一台
21.水管套件弯头,直能,水管,外丝,球阀,等1套
22.喷水观察室250*350mm2间
