汽车电动动力系统示教板

[名称]：汽车电动动力系统示教板
[规格型号]：DB-5003: [产品价格]：
[产品参数]：请联系客服: [联系电话]：021-36334717
[QQ]：: 欢迎关注我公司产品

产品详情

DB-5003 汽车电动动力系统示教板

一、产品简介
汽车电动动力系统示教板根据电动汽车动力系统能量传递原理制作而成，展示电动汽车动力系统能量传递过程，可以动态模拟电动汽车动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及运行状态，动态展示汽车电动汽车动力系统的特点和优势。
二、功能特点

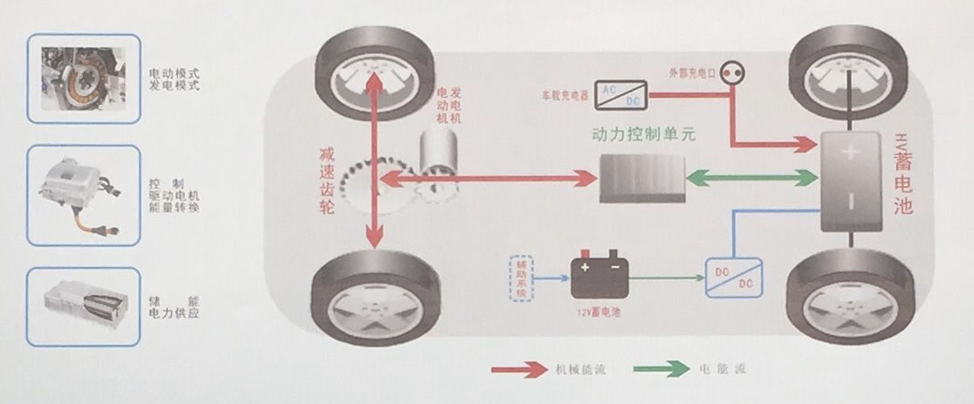

1. 汽车电动动力系统示教板面板布局采用框图模块设计，将电动汽车动力系统的六大组成部分之间的连接关系进行展示，并辅以发光二极管进行系统流向的动态指示，用来演示发动机、电动机以及发电机的工作状态及能量流动；
2. 汽车电动动力系统示教板可以动态模拟电动汽车动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车等六种工况下的能量流动方向；
3. 汽车电动动力系统示教板面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
4. 汽车电动动力系统示教板设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
5.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
6.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三.技术规格
1.外形尺寸（mm）：1500×700×1700(长×宽×高)
2.面板外形尺寸（mm）：1448×940mm（长*宽）
3.移动脚轮：100*60mm
4.工作温度：-40℃～+50℃
5.交流电源：220V
四.实训（实验）项目
电动汽车动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车等六种工况认知。
五.基本配置
仪表、点火开关、电机控制器、电机、发光二极管流水灯、刹车开关、档位开关、油门控制装置、电源总开关、急停开关、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，原理面板1448×940mm）、设备操作说明书。
