电工技术实验箱

电工技术实验箱
[名称]:电工技术实验箱
[规格型号]:DB-XH5
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

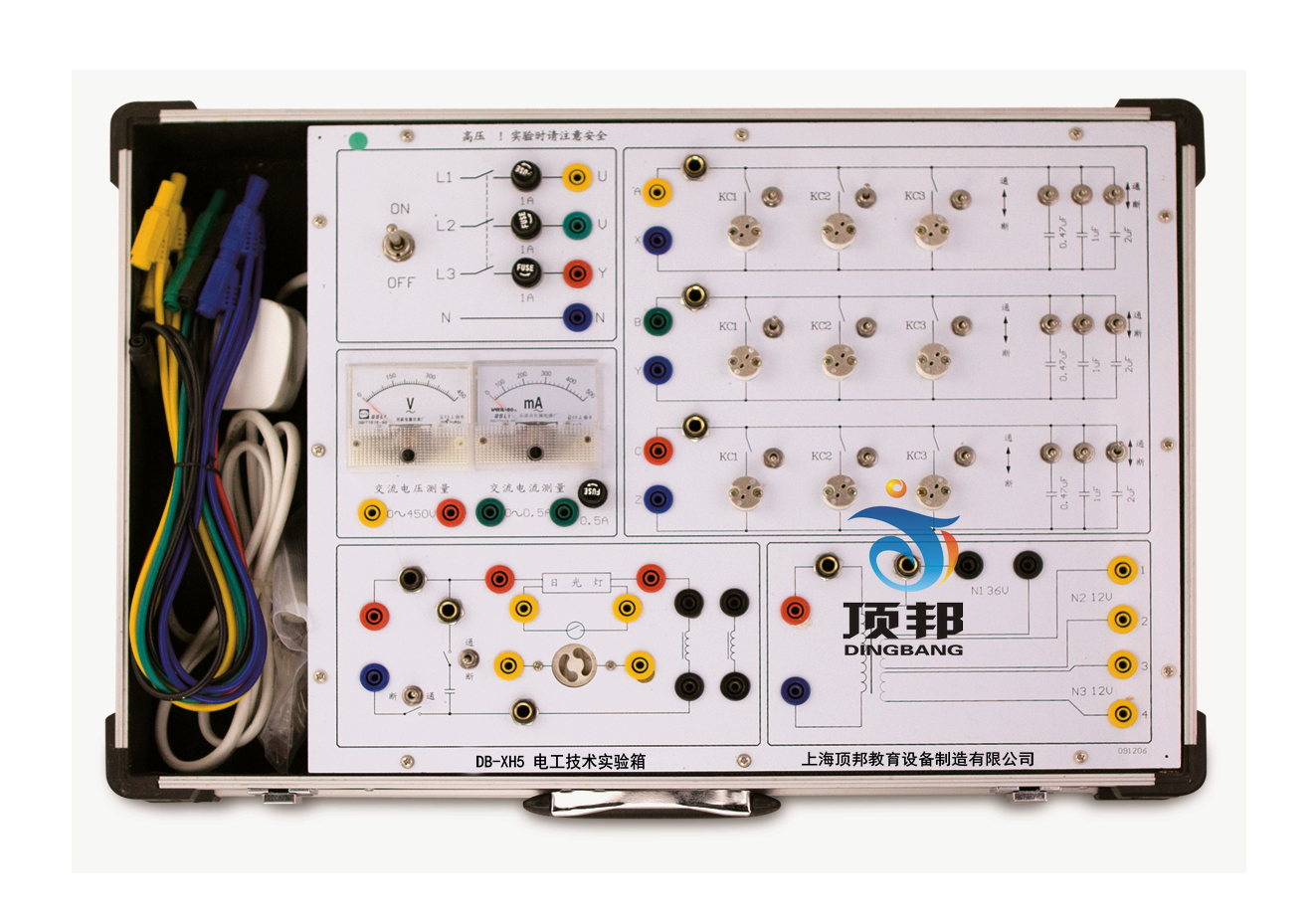

电工技术实验箱
DB-XH5电工技术实验箱主要是进行“电工学”及“电路原理”中的强电部分实验,如单相交流电路、三相电路、日光灯电路实验。本实验箱由模块单元和元件库相结合的板面构成,全部采用欧洲标准的安全插座和安全实验导线, 连线方便,接触可靠,而且寿命长、效率高,有效预防触电隐患。实验面板上印有元件符号及主要参数便于学生识别。实验箱结构紧凑实用直观,安全可靠,能有效培养学生的动手能力,维修方便、简捷。可满足各类高、中等院校及职业技术类院校开设的电工典型实验。
☆系统组成
(1)电源: 三相220V±10% ,50HZ
(2)耦合电感一对。
(3)单相变压器l只,变压比为220V比36V,功率50W。
(4)三相灯组负载,每相可插入15W灯泡3只。
(5)三相电容负载,0.47uf/400V、luf/400V、2uf/400V各3只。
(6)三相开关l只。
(7)元件组:有保险丝座3只、镇流器(20w)l只、启辉器、电阻、
luf、2uf、4uf电容器等元件。
(8)指针式电压表头l只、指针式电流表头l只。
(9)三相四线漏电断路器属选购件,用户根据具体情况选配。
(10)保护箱:铝合金保护箱,外形尺寸约为560mm×370mm×120mm,样式美观、大方。
☆可完成以下实验:
(1)用三表法测量电路等效参数。
(2)正弦稳态交流电路相量的研究。
(3)互感电路的测量。
(4)单相变压器特性的测试。
(5)三相交流电路电压、电流测量。
(6)三相电路功率的测量。
(7)功率因素及相序的测量。
(8)其它电工学控制实验。
☆ 参考教材
《电工学》 秦曾煌 主编 高等教育出版社
《电路》 邱关源 主编 高等教育出版社
