气-气列管换热实验装置

气-气列管换热实验装置
[名称]:气-气列管换热实验装置
[规格型号]:DB-HY117
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

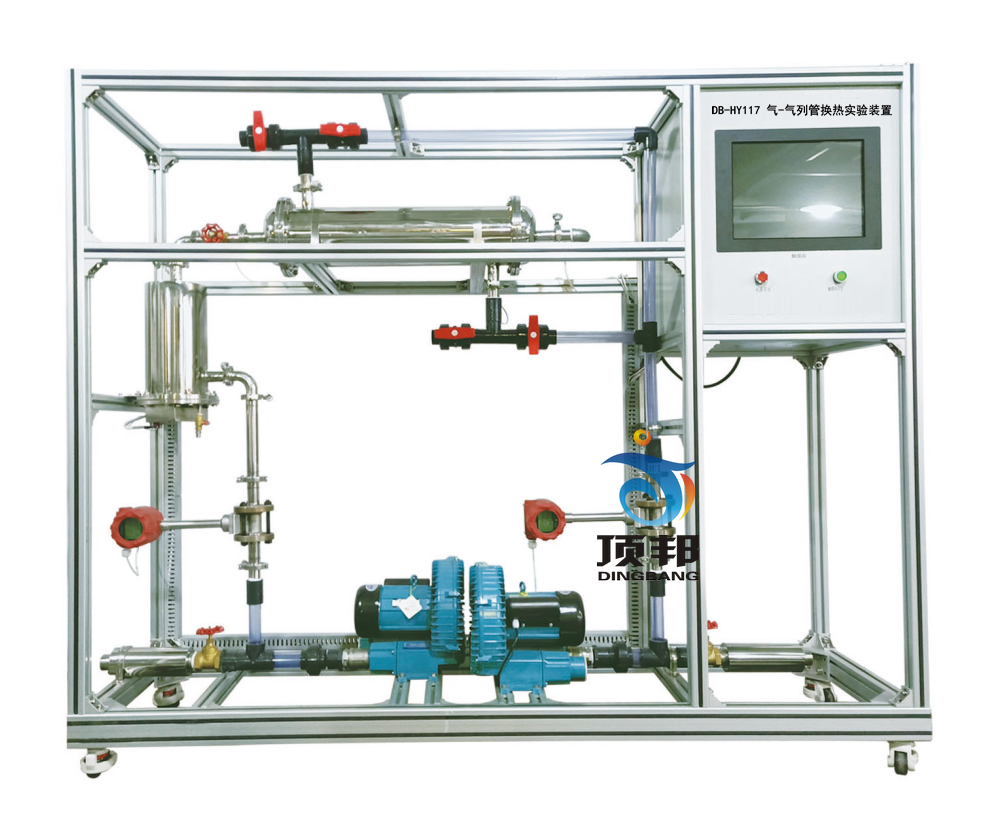

气-气列管换热实验装置

技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运,体现整个装置的工艺完美性。
3、本给热系数测定实验装置以冷热空气为介质,采用气-气换热体系,数据测量准确,实验效果理想,自动化程度高。
4、装置采用列管换热器进行冷热气体间的换热,冷空气采用空气而非水,节约了水资源。双风机主副回路设计,逆流并流换热流程切换,更贴近工业应用的实际。
5、采用可控硅调压模块控制加热室功率,多组U型翅片加热管预热系统,加热速度快而均匀,铂热电阻+可控硅+加热管作为热流体温度的主控手段。
6、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解列管换热器结构及流程,掌握给热系数测定的实验方法。
2、比较列管换热器逆流、并流换热实验的流程及效果。
3、分别测定冷、热流体流量改变换热器的传热系数变化;
4、分别测定逆、并流操作对换热器平均推动力及传热系数的影响。
5、全触摸集成化控制,高稳定数据传输,硬件加密。
设计参数 冷流体(空气)流量:0~40m3/h。冷流体(空气)温度:常温~50℃。
热流体(空气)流量:0~40m3/h。热流体(空气)温度:80~110℃。
公用设施 电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源),热流体自带不锈钢加热器连接风机。
实验物料:空气,外配设备:无。
主要设备 1、换热器:全304不锈钢换热器,外设镜面保温层。热流体走管内,冷流体走管间。换热管规格 Ф12×1.5 mm ,共13根,长1000mm,总换热面积0.48m2。2块弓形折流板,换热方式可选择逆流或并流。
2、预热器:304不锈钢,加热功率3.0KW,法兰拆卸式加热棒。自动控温。
3、旋涡气泵:功率 750W,最大风量145 m3/h,最大风压16KPa,与系统软连接减震降噪,旁路阀调节风量。冷流体进出管:304不锈钢材质,DN40,进口闸阀调节流量,换热器进口段法兰连接流量计。
4、热流体进出管:304不锈钢材质,DN40,带保温层。
5、管路:低温透明可视,高温304不锈钢。
6、温度传感器:Pt100,分辨率0.1℃,精度0.5%,数字显示。
7、电器:接触器、开关、漏电保护空气开关。
8、中央处理器:执行速度0.64μs,内存容量16K,功能:数据处理运算。
9、模拟模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
10、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
11、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制。
12、额定电压:380V,总功率:5kW,质量:约130 kg
13、外形尺寸:2000×580×1700mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。

念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生
工程化理念。
测控组成 变量 检测机构 显示机构 执行机构
热流体风量 涡街流量计 触摸屏 手动调节
冷流体风量 涡街流量计 触摸屏 手动调节
热流体加热温度 Pt100铂电阻 触摸屏 固态调压模块
温度 Pt100铂电阻 触摸屏
