伯努利实验装置

伯努利实验装置
[名称]:伯努利实验装置
[规格型号]:DB-BNL
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

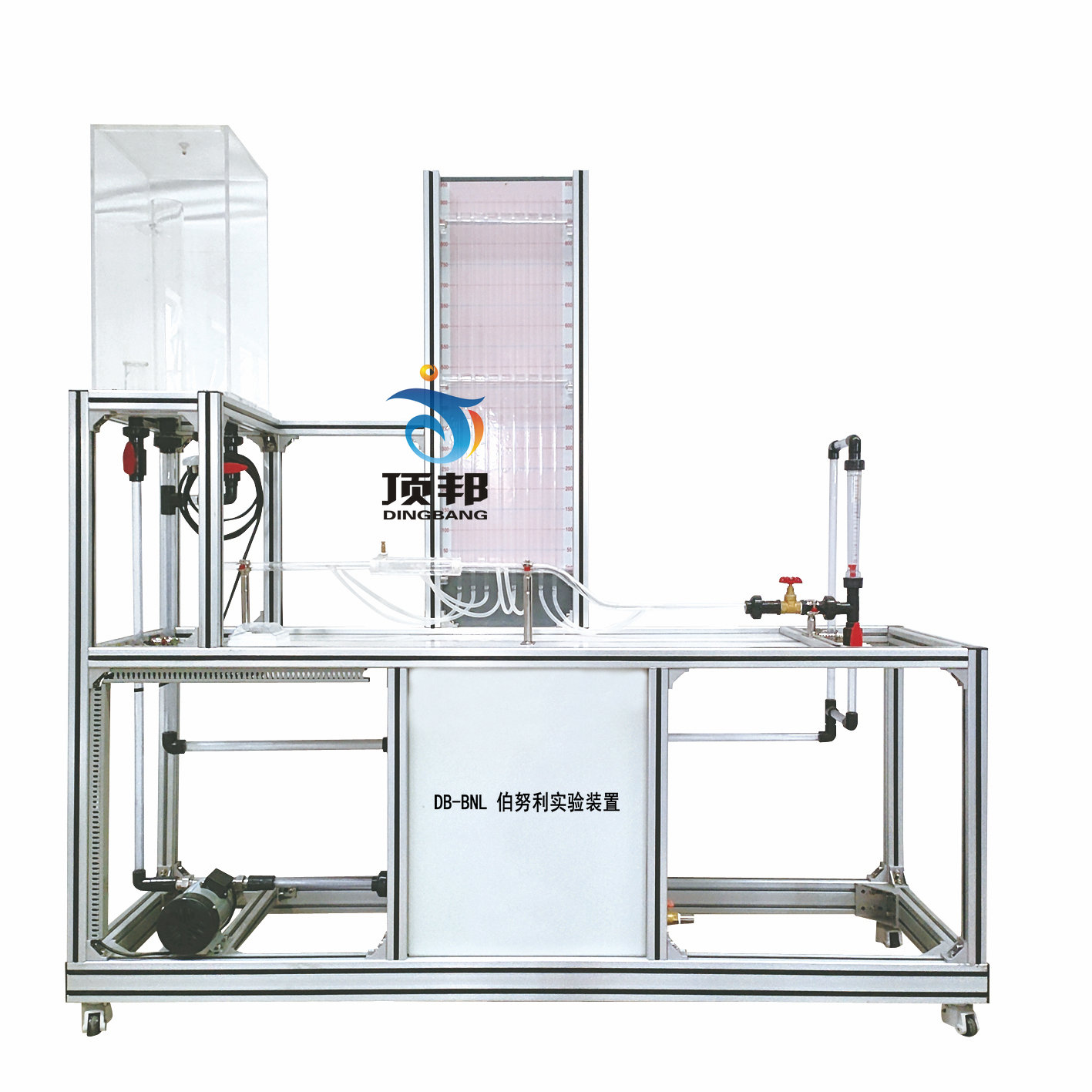

DB-BNL 伯努利实验装置

伯努利实验装置

分    项                           说      明
装置特点1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本实验装置主体部分采用透明优质有机玻璃制作,实验现象清晰,方便学生观察。
4、本实验装置可定性验证流体在流动过程中的机械能转化;可验证流体连续性方程,测定直管阻力及测定点速度。
5、装置设计可360度观察,实现全方位教学与实验。
装置功能1、测定分析流体流经不同位置(管径、高度)稳定界面时的压力变化情况。
2、了解流体在管内流动时,流体阻力的表现形式。
3、演示分析毕托管的工作原理。
4、观察分析流体流经不稳定界面(突扩和突缩)时的压力变化情况。
5、可根据柏努利方程分析直管沿程阻力及局部阻力的测定原理。
设计参数压力范围:10~400 mmH2O。液体流量:100~1000 L/h;常温、常压操作。
公用设施水:装置自带水箱,实验时经离心泵进入实验导管并循环使用。
电:电压AC220V,功率200W,标准单相三线制。
实验物料:清洁自来水。
主要设备1、优质有机玻璃实验管,上装实验逐渐增大和逐渐缩小导管内径d=14-30mm。
2、演示板:表面喷塑铝板,配水平坐标线。优质有机玻璃测压管,可测定分析各测压点的压力变化情况。
3、循环水箱,容积:约80L。
4、优质有机玻璃高位槽,容积:约40L。
5、水泵:功率260W。
6、液体转子流量计:100~1000 L/h。
7、管路:透明材质,壁厚≥2mm。
8、外形尺寸:1800×500×2000mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
9、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
测控组成变量检测机构显示机构执行机构
压力(差)U型管玻璃管压差计
中心速度毕托管液柱高度
液体流量转子流量计流量计就地显示管路出口闸阀(手动)
