挖掘机液压工程机械实训台

挖掘机液压工程机械实训台
[名称]:挖掘机液压工程机械实训台
[规格型号]:DBJX-202
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

一.概况
挖掘机又称挖土机,是用铲斗挖掘高于或低于承机面的物料,并装入运输车辆或卸至堆料场的土方机械。
挖掘机挖掘的物料主要是土壤、煤、泥沙以及经过预松后的土壤和岩石。从近几年工程机械的发展来看,挖掘机的发展相对较快,挖掘机已经成为工程建设中最主要的工程机械之一。
挖掘机械综合实训台具有机体积小、重量轻、操作方便、综合适用性强、挖掘力大、易于实现过载保护和远距离操纵等优点。通过实训,引导学生创新设计积极思维,培养其综合设计能力和实践动手能力,是液压传动与控制实验室综合创新性实验设备。

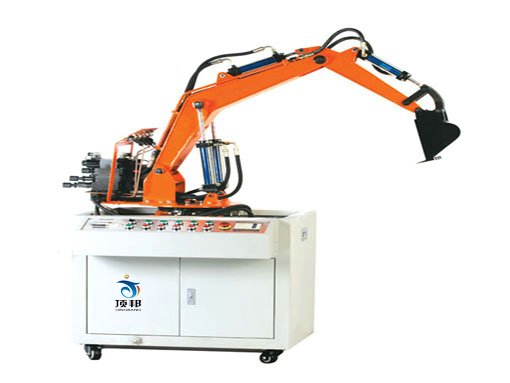

挖掘机液压工程机械实训台
二.实验项目:
1.液压传动及元部件结构与工作原理观摩、拆装实验。
2.液压挖掘机械手动操作控制实验。
3.液压挖掘机械电气控制操作控制实验。
4.PLC自动控制操作实验:
其中2、3、4项中液压挖掘机械演示控制实验,包括:A.挖掘仿真作业,铲斗和斗杆复合进行工作实验。B.回转作业,动臂提升同时平台回转。C.卸料作业,铲斗和斗杆工作,同时大臂可调整位置高度。D.返回,平台回转,动臂和斗杆配合回到挖掘开始位置。
PLC可编程控制器编程训练。A.PLC指令编程,梯形图编程学习实验。B.PLC编程软件的学习与应用。C.PLC与计算机通讯及在线调试。D.PLC在液压传动控制中的应用及控制方案的优化实验。
三.基本结构:
1.实验台采用冷轧钢板制作,台式结构,控制操作于一体。
2.电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑协调,美观大方,牢固性强,可供10-15人实验。
3.挖掘机械是按照实物的结构与缩小比例制作而成,能够真实地体现机械的实际工况,
主要功能:
实验控制可采用手动控制和电气控制以及PLC自动控制三种
液压挖掘机能实现挖掘仿真作业,回转作业,卸料作业,返回,平台回转。
四.技术参数:
1.电机:液压专用电机 电压:380V 功率:1.5 kW  转速:1420 r/min。
2.油泵:变量叶片泵  额定压力:7 MPa  额定排量:8ml/r。
3.油缸运动速度0-10 m/s 回旋速度:3周/分钟。
4.工作电压380V/220V两种,对地漏电电流超过30mA时自动切断电源,电器控制采用直流24V工作,保证系统安全可靠。
5.外形尺寸: (1)工作台尺寸:950×780×750mm;(2)挖掘臂伸展:1940×780×1840mm; 回转半径:1300mm;(3)挖掘臂缩回:1200×780×1300mm;回转半径:800mm。
