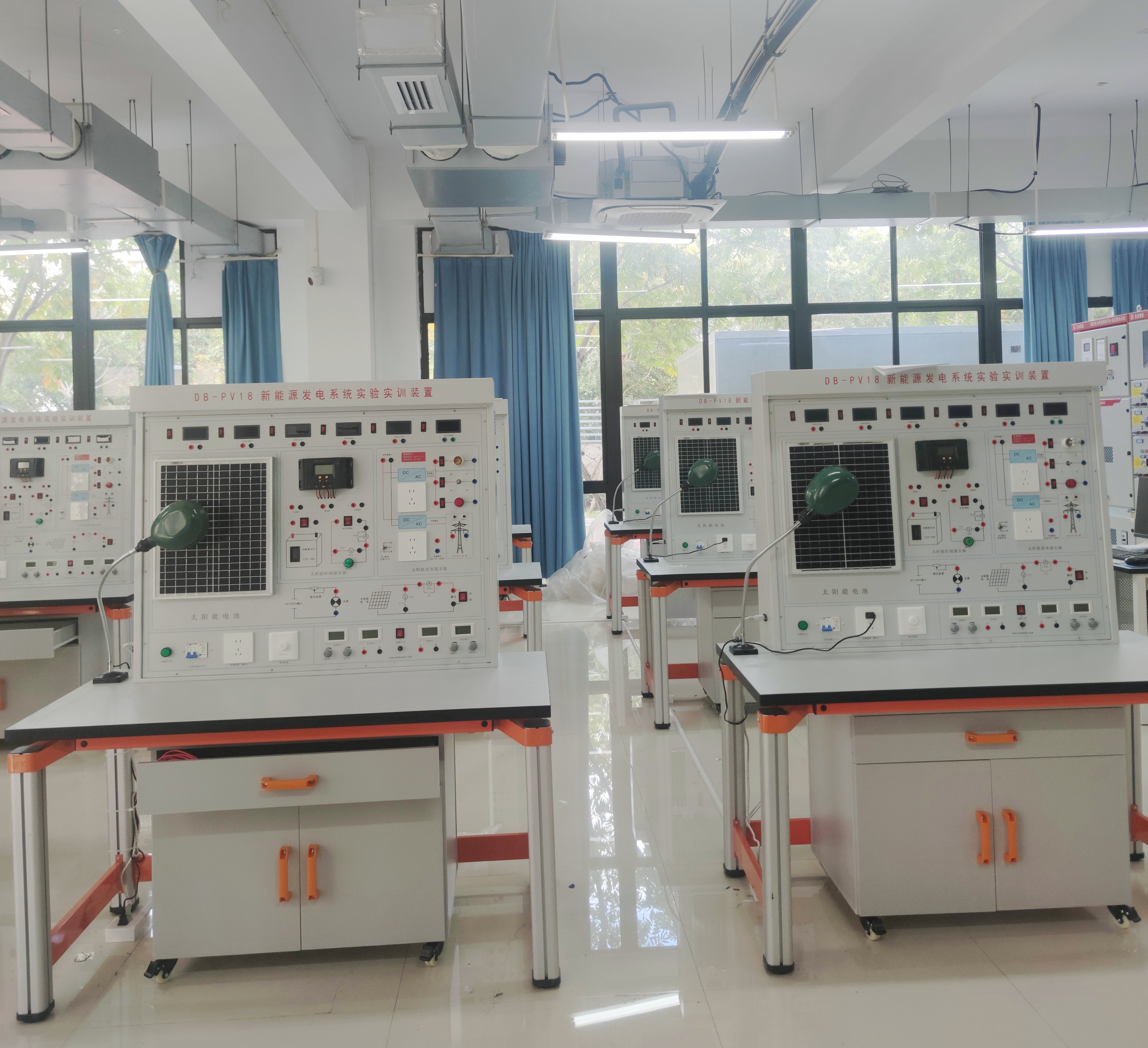

太阳能光伏发电系统实验实训装置

太阳能光伏发电系统实验实训装置
[名称]:太阳能光伏发电系统实验实训装置
[规格型号]:DB-PV18
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

  DB-PV18太阳能光伏发电系统实验实训装置采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。

太阳能光伏发电系统实验实训装置

太阳能光伏发电系统实验实训装置

一、主要技术指标及规格:
1.太阳能电池组具体参数如下:
◆ 峰值功率:30W
◆ 最大功率电压:17.5V
◆ 最大功率电流:1.95A
◆ 开路电压:22V
◆ 短路电流:2.2A
◆ 安装尺寸:622*550*18mm
2.太阳能控制器具体功能如下
◆ 使用单片机和专用软件,实现智能控制,自动识别24V系统。
◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用定制大屏幕LCD液晶显示器、充电、放电,光伏、蓄电池,负载各参数一目了然,一键式操作即可完成所有设置,方便直观。
  ◆ 优良的通讯功能配备独立的上位机软件,保证与PC机之间良好通讯,画面人性化,清晰、直观、操作方便。与PC机连接后对控制器的参数及功能控制更加灵活,充分满足不同教学应用需求。
3.蓄电池:一般为铅酸电池,具有如下特点:
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高 工作温度范围宽
◆ 增加系统停机时蓄电池电量自动测量功能
4.离网逆变器:正弦波逆变器,具体功能参数如下:
◆ 纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示,输入电压,输出电压,负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
5.负载:
◆ 直流负载包括:LED灯,风机等;
◆ 交流负载包括:节能灯和交流电机等。
6.并网逆变器:
   并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
   系统面板设有用来测量DC、AC相关参数的多个测试端口,可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
6级功率搜索功能
   在自动调整的过程中,会看到LOW灯不停的闪烁,功率会由0作为起点,向最大功率点加大输出功率,重启最多为6次,然后进入功率锁定状态,锁定时ST灯长亮。
在进行6级功率搜索程序时,所需的时间为10分钟。
宽电压输入(15-62VDC)
二级功率变压转换
◆ 高频双向并网,单向并网功能
◆ 高频直接调制,AC半波合成
◆ 双向并网方式:直接负载消耗,逆向传输AC电流
◆ 单向并网方式:直接负载消耗,禁止逆向传输AC电流
多频率输出功能,可适用于50Hz/60Hz频率的AC交流电
◆ 频率范围:45Hz~63Hz
  ◆ 直接连接到太阳能电池板(不需要连接电池)
7.监测仪表:
完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。
上位机通讯联机界面图

上位机通讯联机界面图

三、实验项目:
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验
四、主要设备清单:

序号名 型 数量单位价格
1实验台
1
2太阳能电池板
1
3离网逆变电源
1
4同步逆变电源
1
5太阳能控制器
1
6蓄电池
1
7直流负载
1
8交流负载
1
9人造光源
1
10稳压电源
1
