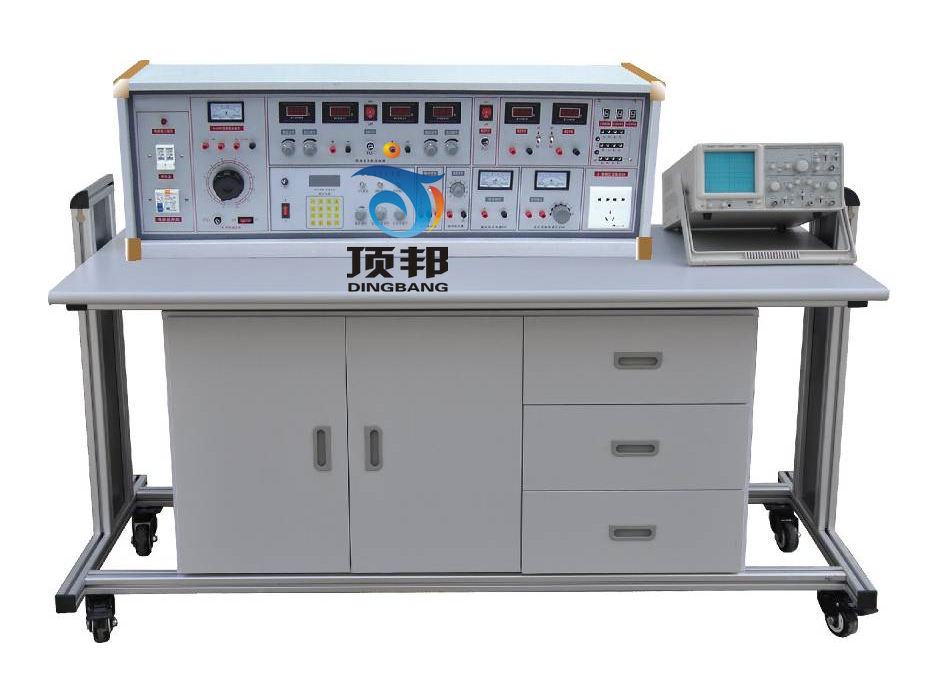

DBD-289 创新型数字电子电路实验装置

创新型数字电子电路实验装置

一、产品的特点:
实验台具有较完善的安全保护措施,较齐全的功能。实验操作桌中央配有通用电路插扳,电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内,实验时取存方便,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。
二、适用范围:
适用于高等院校及要求较高的中专、技校、职业学校,可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。
   A组:一台0.5KVA单相0~250V输出。
   B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。
   C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
   D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10-2,负稳压度<10-2,纹波电压: <5mV。
E组:单相交流市电输出,供用户自备设备使用。
★ 1.2功率输出函数发生器:采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 ≥10V
输出阻抗 50Ω
失真度 <1%(0.1HZ-- 1KHz)
频率范围 0.1HZ~3MHz,采用键盘直接输入数字设定频率
输出幅度 电位器调节,正弦波输出具有20db,40db衰减
方波占空比 可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
频率计最高测量范围 100MHz,自动换档
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器:输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
1.6七段译码器:3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0~1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示,测量范围:0~99.9V。
2、实验操作桌:双面饰面板制成,不变形不褪色,尺寸:160×70×80cm,造型美观大方,中间设有抽屉,存放工具,左右二只存放柜,用于储存元器件。
四、设备的构成、配备及实验项目:
(一)构成与配备(以二十四座为例)
1、实验操作桌12张,一桌二座。操作桌桌面中央设置通用电路插扳(尺寸:35×90cm),电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观,内装元件一目了然,盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板,保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜,放置实验元器件及储存板。
2、实验台,共12台,每张学生实验操作桌上配置l台。
3、示教控制台1台:
(1)由示教实验操作桌、实验台、演示控制屏组成,能分别控制12台学生实验台的电源。尺寸为160×70cm。

四、设备的构成、配备及实验项目:
(一)构成与配备(以二十四座为例)
1、实验操作桌12张,一桌二座。操作桌桌面中央设置通用电路插扳(尺寸:35×90cm),电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观,内装元件一目了然,盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板,保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜,放置实验元器件及储存板。
2、实验台,共12台,每张学生实验操作桌上配置l台。
3、示教控制台1台:
(1)由示教实验操作桌、实验台、演示控制屏组成,能分别控制12台学生实验台的电源。尺寸为160×70cm。
五、设备配置清单(以二十四座为例)

NO 配置名称 型号规格 单位 数量 备注
1 教师主控台   1 具有控制学生电源功能
2 学生机头   12
3 学生桌   12 含模电透明创新实验模块(详见清单)
4 学生桌面板   12
5 绝缘皮   13
6 凳子   25

透明创新实验模块配置清单

透明创新模块名称 型 号/规 格 数 量 备 注
电 阻 1 2W
电 阻 5.1Ω 2 2W
电 阻 1 2W
电 阻 10Ω 1 2W
电 阻 16Ω 1 2W
电 阻 20Ω 1 1W
电 阻 30Ω 1 1W
电 阻 51Ω 2 1W
电 阻 75Ω 1 1W
电 阻 100Ω 2 1/8W
电 阻 120Ω 1 1/8W
电 阻 150Ω 1 1/8W
电 阻 200Ω 1 1/8W
电 阻 240Ω 1 1/8W
电 阻 300Ω 2 1/8W
电 阻 330Ω 1 1/8W
电 阻 470Ω 1 1/8W
电 阻 510Ω 2 1/8W
电 阻 620Ω 1 1/8W
电 阻 650Ω 1 1/8W
电 阻 1K 2 1/8W
电 阻 1.5K 1 1/8W
电 阻 2K 2 1/8W
电 阻 2.4K 2 1/8W
电 阻 2.7K 1 1/8W
电 阻 3K 2 1/8W
电 阻 3.3K 1 1/8W
电 阻 3.9K 1 1/8W
电 阻 4.3K 1 1/8W
电 阻 4.7K 2 1/8W
电 阻 5.1K 3 1/8W
电 阻 6.8K 2 1/8W
电 阻 7.5K 1 1/8W
电 阻 9.1K 1 1/8W
电 阻 10K 5 1/8W
电 阻 13K 2 1/8W
电 阻 15K 1 1/8W
电 阻 20K 2 1/8W
电 阻 30K 1 1/8W
电 阻 36K 1 /8W
电 阻 39K 1 1/8W
电 阻 47K 1 1/8W
电 阻 51K 1 1/8W
电 阻 68K 1 1/8W
电 阻 100K 2 1/8W
电 阻 150K 1 1/8W
电 阻 200K 2 1/8W
电 阻 300K 1 1/8W
电 阻 470K 1 1/8W
电 阻 510K 1 1/8W
电 阻 1M 1 1/8W
电 位 器 470Ω 1 1/2W
电 位 器 1K 2 1/2W
电 位 器 4.7K 1 1/2W
电 位 器 10K 1 1/2W
电 位 器 47K 1 1/2W
电 位 器 100K 1 1/2W
电 位 器 470K 2 1/2W
电 位 器 1M 1 1/2W
电 解 电 容 0.1UF 1 16V
电 解 电 容 4.7UF 1 16V
电 解 电 容 10UF 3 16V
电 解 电 容 33UF 1 16V
电 解 电 容 47UF 2 25V
电 解 电 容 100UF 3 35V
电 解 电 容 220UF 1 35V
电 解 电 容 470UF 1 35V
瓷 片 电 容 300P 1 63V
瓷 片 电 容 1000P 2 63V
瓷 片 电 容 4700P 1 63V
瓷 片 电 容 0.01UF 3 63V
瓷 片 电 容 0.1UF 2 63V
瓷 片 电 容 0.47UF 1 63V
瓷 片 电 容 1UF 1 250V
瓷 片 电 容 2UF 1 250V
二 极 管 4007 4
二 极 管 2AP9 1
发 光 二 极 管   2
稳 压 二 极 管 2CW54 2
稳 压 二 极 管 2CW76 1
三 极 管 3DG6 2
三 极 管 3DG12 2
三 极 管 3AX31 1
三 极 管

3DA1

1
三 端 稳 压 7805 1
指示灯(信号灯)   1 12V
开 关   2
电平开关和逻辑电平指示   2 16位
集 成 座 14脚 4
集 成 座 16脚 2
集 成 座 20脚 1
集 成 座 28脚 1
集 成 运 放 UA741 2
定 时 器 NE555 1
功率放大器 LA4101 1
数模转换器 DAC0832 1
模数转换器 ADC0809 1
TTL与非门 74LS00 1
TTL集电极开路与非门 74LS03 1
TTL非 门 74LS04 1
TTL与 门 74LS08 1
TTL三输入与门 74LS11 2
TTL四输入与非门 74LS20 1
TTL或 门 74LS32 1
TTL触发器 74LS74 2
TTL异或门 74LS86 1
JK触发器 74LS112 1
缓 冲 器 74LS125 1
译 码 器 74LS138 2
数据选择器 74LS153 1
计 数 器 74LS160 2
计 数 器 74LS161 1
D触发器 74LS175 1
加减计数器 74LS192 2
移位寄存器 74LS194 1
计 数 器 74LS196 3
CMOS与非门 CD4011 1


五、创新实验项目
l.TTL集成逻辑门的参数测试
2.CM0S逻辑门的参数测试
3.TTL集成电极开路门与三态输出门的应用
4.与、非、或、与非门电路实验
5.半加器电路实验
6.全加器电路实验
7.RS触发器实验
8.D触发器实验
9.JK触发器实验
10.T触发器实验
11.JK型触发器转换成D触发器
12.D型触发器转换成JK触发器
13.计数器实验
14.MSI移位寄存器及其应用
15.译码器及其变换方式 16.MSI数据选择器及逻辑设计
17.微分型单稳态电路
18.环形多谐振荡器
19.利用门电路构成编码器分配器、选择器
20.组合电路的设计之一一一编码转换
21.组合电路的设计之二一一显示电路
22.同步时序电路的设计
23.计算机时序电路的设计
24.集成定时器测试及应用
25.CM0S集成A/D、D/A转换电路实验
26.二极管非门、或非门电路
27.三极管非门、与非门、或非门电路
28.异步十进制减法计数器
29.异步十进制加法计数器
30.综合能力培训实验一一电子秒表
